| 1轴平台 | 交叉滚子导轨1轴平台 | 线性导轨1轴平台 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|

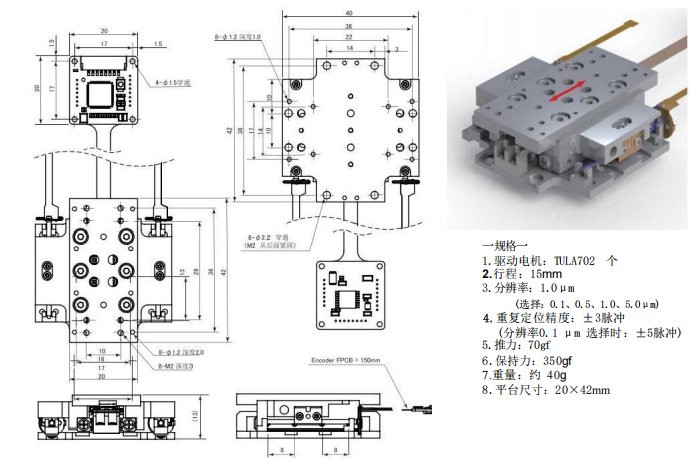

| 型号 | XDT35-04 | XDT50-04 | XDT70-10 | XDT70-15 | XMDT50-05 | XCTW70-255 | XCTW70-10 | XCTW70-15 | XLGT70-15 | |
| 行程 | 4mm | 4mm | 10mm | 15mm | 5m | 25mm | 10mm | 15mm | 15mm | |
| 分辨率 | OPEN或者0.1、0.5、1.0、50μm※ | 1.0、5.0μm※ | OPEN或者0.1、0.5、1.0、50μm※ | |||||||
| 重复定位精度 | ±3pulse（付编码器时） | |||||||||
| 最大推力 | 40gf | 70gf | 70gf | 60gf | 60gf | 50gf | 80gf | 70gf | ||
| 保持力 | 150gf | 300gf | 300gf | 350gf | ||||||
| 最大速度 | 10mm/s | |||||||||
| 重量 | 8g | 11g | 13g | 14g | 5g | 70g | 30g | 40g | 23g | |
| 2轴平台 | 2轴中空平台 | 交叉滚子导轨2轴平台 | 夹爪组件 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|

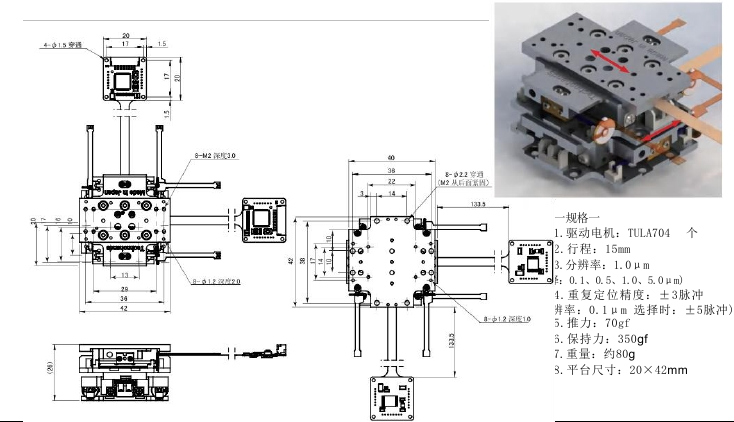

| 型号 | XDT50-04 | XDT70-10 | XDT70-15 | XMDT50-04 | XCTW70-10 | XCTW70-15 | 型号 | FDT50-03 | FSDT50-06 | FLGT70-03 |
| 行程 | 4mm | 10mm | 15mm | 4mm | 0mm | 5mm | 最大开口时行程 | 36m | 3m | |
| 分辨率 | OPEN或者0.1、0.5、1.0、5.0μm※ | 夹爪臂长16.2mm | 72m | |||||||
| 重复定位精度 | ±3pulse（付编码器时） | 分辨率 | OPEN或者0.1、0.5、10μm※ | |||||||
| 最大推力 | 60gf | 60gf | 50gf | 60gf | 80gf | 70gf | 重复定位精度 | ±3pulse（付编码器时） | ||
| 保持力 | 250g | 350gf | 推力 | 50gf | ||||||
| 最大速度 | 10mm/s | 保持力 | 150gf | |||||||
| 重量 | 22g | 26g | 28g | 44g | 60g | 80g | 可搬重量 | 5g | ||
| 重量 | 16g | |||||||||
| 25g | 24.6g | |||||||||
| 旋转轴平台 | 中空旋转轴平台 | |||||
|---|---|---|---|---|---|---|
| 型式 | ΦDT50 | ΦDT70 | ΦMDT50 | ΦHDT70-H10 | ΦHDT70-H20 | HDT70-H30 |
| 回転角 | 20°/60°/90° | 60°/120°/180°/240°/360° | 360°中空径/140°/180°/260°/300°/360°※ | |||
| 中空径 | ※Φ22mm | Φ31mm | ||||
| 分辨率 | OPEN或者1pulse:0.005° | |||||
| 重复定位精度 | ±3pulse（付编码器时） | |||||
| 力矩 | 40g·cm | 50g·cm | 40g·cm | 50g·cm | 50g·cm | |
| 保持力 | 130g·cm | 150g·cm | 150g·cm | 150g·cm | 150g·cm | |
| 重量 | 10g | 19g | 8g | 15g | 58g | 70g |
工作温度/湿度：+10~+50℃/0~80%（无结霜）
存储温度/湿度：-10~+60℃/0~80%（无结霜）
※印可以选择
